T系列螺旋錐齒輪轉向器是按國家專業標準生產的硬齒面弧齒錐齒輪減速器，具有體積小、重量輕、承載能力強、壽命長、效率高和噪音低等優點；是理想的減速傳動裝置，廣泛用于冶金、礦山、石化、能源、運輸、水泥、建筑和輕工等行業。 本系列減速器可用于正反兩個方向的運轉。 本系列減速器經優化設計。齒輪采用優質合金鋼，經鍛造、制齒，并賦予嚴格的熱處理。本減速器機械傳動效率高，平均效率98%。

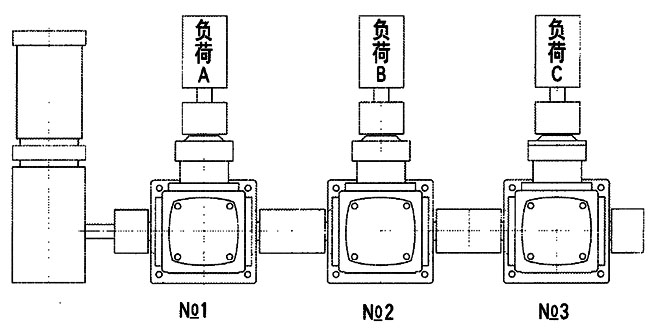

3臺負載全部為196N·m，一般沖擊，每天連續工作8小時，使用系數f1=1.25，弧齒錐齒輪輸入轉速為300r/min，速比全部為1:1。
根據公式：
每臺減速器本身所需的負載TN2≥T2×f1=196×1.25=245N·m
※1號減速器 因1號減速器本身的負載為245N·m，而2、3號減速器需通過1號減速器傳遞扭矩。所以1號減速器應承擔的負載為：245N·m+245N·m+245N·m=735N·m，依據傳動能力表，應選AT12。
※2號減速器 除本身的負載為245N·m，還需傳遞3號減速器的扭矩。所以總負載為：245N·m+245N·m=490N·m，依據傳動能力表，應選AT10。
※3號減速器 由于僅一個負載C進行運轉，即所需負載在245N·m以上即可，依據傳動能力表可選AT8。
注意事項：
1、本速比不為1:1時，請確定或告知輸入軸；選橫軸輸入為減速，選縱軸輸入為增速，安裝方位和尺寸確定了以后，就不能更改兩軸的位置。
2、多臺連動輸出校對減速器的承載能力。
